Распиновка магнитолы: как правильно подключить провода и не допустить ошибок

Распиновка магнитолы — это ключ к правильному подключению автомагнитолы без ошибок и проблем с электрикой. Замена устройства кажется сложной только на первый взгляд: на практике всё сводится к пониманию, какой провод за что отвечает — питание, масса, динамики, антенна и дополнительные функции.

Если заранее разобраться со схемой подключения и использовать проверку, установка магнитолы своими руками проходит спокойно и без неприятных сюрпризов — вроде сброса настроек или отсутствия звука.

Для точной диагностики и поиска нужных проводов удобно использовать мультитестеры — с их помощью можно проверить напряжение, массу и не подключать провода «наугад».

Что такое распиновка магнитолы

Распиновка магнитолы — это схема контактов разъёма, которая показывает назначение каждого вывода. По сути, это инструкция подключения: где постоянный плюс, где ACC, где масса и какие провода идут на динамики, антенну и дополнительные устройства.

Она особенно важна, если:

• устанавливается новая автомагнитола;
• штатная проводка уже переделывалась;
• подключается Android-магнитола;
• отсутствует стандартный разъём ISO.

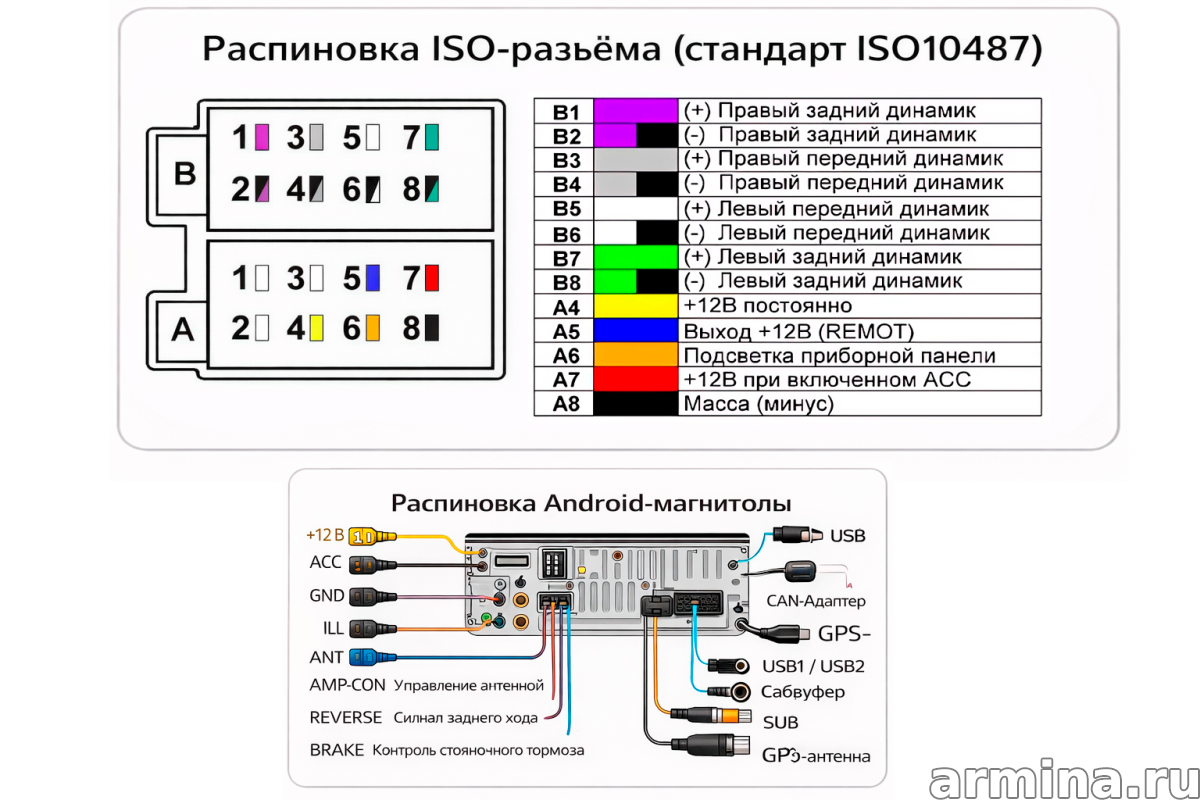

Распиновка ISO-разъёмов магнитолы (ISO 10487)

Стандарт ISO 10487 — это самый распространённый тип разъёма для подключения автомагнитол. Он состоит из двух колодок: блок A (питание) и блок B (динамики).

Блок A — питание

• A4 — +12 В постоянный (память магнитолы)
• A5 — REM (управление антенной или усилителем)
• A6 — подсветка приборной панели
• A7 — +12 В при включенном ACC
• A8 — масса (минус)

Важно: если перепутать A4 и A7, магнитола будет сбрасывать настройки после выключения зажигания.

Блок B — динамики

• B1/B2 — правый задний динамик
• B3/B4 — правый передний
• B5/B6 — левый передний
• B7/B8 — левый задний

Каждый динамик подключается отдельной парой проводов. Соединять их с кузовом автомобиля нельзя — это может привести к повреждению усилителя.

Если разъёмы не совпадают, лучше использовать адаптеры и кабели, чтобы не резать штатную проводку.

Распиновка магнитолы по цветам проводов

Цвета проводов — это удобный ориентир при подключении, особенно если разъём отсутствует. Но полностью полагаться только на них нельзя — всегда проверяйте мультиметром.

Питание

• Жёлтый — постоянный +12 В
• Красный — ACC
• Чёрный — масса
• Оранжевый — подсветка
• Синий — антенна / усилитель

Динамики

• Белый / бело-чёрный — передний левый
• Серый / серо-чёрный — передний правый
• Зелёный / зелёно-чёрный — задний левый
• Фиолетовый / фиолетово-чёрный — задний правый

Провод с чёрной полосой — это «минус». Перепутанная полярность ухудшает звук, особенно низкие частоты.

Типичные ошибки при подключении

• Перепутаны A4 и A7 — сбрасываются настройки
• Плохая масса — магнитола работает нестабильно
• Соединены динамики между собой — пропадает звук
• Нет питания антенны — плохой приём радио

Распиновка Android-магнитолы

Android-магнитолы имеют более сложную схему подключения. Помимо стандартных проводов, используются дополнительные линии.

Основные сигналы

• B+ — постоянный плюс
• ACC — зажигание
• GND — масса
• ILL — подсветка
• ANT — антенна
• AMP-CON — усилитель
• REVERSE — задний ход
• BRAKE — стояночный тормоз

Особенность: у разных производителей Android-магнитол распиновка может отличаться. Подключение обязательно выполнять по схеме устройства.

Если радио плохо ловит станции, проверьте антенну и питание усилителя антенны.

Полезные советы

• Всегда проверяйте провода мультиметром
• Не спешите устанавливать магнитолу окончательно
• Сначала протестируйте все функции
• Используйте переходники вместо скруток

Вывод

Распиновка автомагнитолы — это основа правильного подключения. Зная схему ISO-разъёма, цветовую маркировку проводов и особенности Android-магнитол, можно установить устройство самостоятельно и избежать типичных ошибок.
